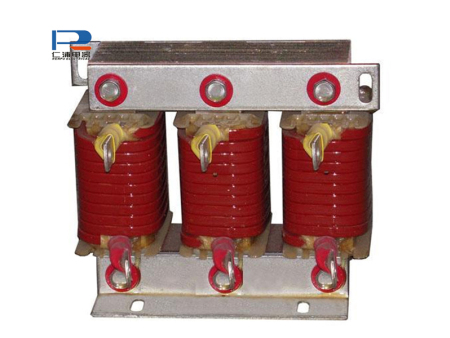

AKSG输入 输出电抗器1
|
产品介绍
变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量。我厂生产的输入输出系列电抗器，采用质进口矽钢片和质铜线经先进的工艺精制而成，具有体积小、温升低、无噪音等特点。
一、产品介绍
1.降低电机的噪音，降低涡流损耗。
2.降低输入高次谐波造成的漏电流。
3.用于平滑滤波，降低瞬变电压，延长电机寿命。
4.保护变频器内部的功率开关器件。
二、技术参数
1、额定工作电压： 380V/50Hz或660V/50Hz
2、额定工作电流：5A至1600A
3、抗电强度： 铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
4、绝缘电阻： 1000VDC绝缘阻值≥100MV
5、电抗器噪音： 小于65dB（与电抗器水平距离点1米测试）调速器功率
变频器功率
KW电抗器型号
外形尺寸
长*宽*高
(mm)电抗器型号
外形尺寸
长*宽*高
(mm)0.75
AKSG10A/5V
130*85*120
AKSG10A/9V
130*90*120
1.5
AKSG10A/5V
130*85*120
AKSG10A/9V
130*90*120
2.5
AKSG10A/5V
130*85*120
AKSG10A/9V
130*90*120
4
AKSG15A/5V
130*85*120
AKSG15A/9V
130*90*120
5.5
AKSG15A/5V
130*85*120
AKSG15A/9V
130*90*120
7.5
AKSG20A/5V
130*85*140
AKSG20A/9V
130*90*140
11
AKSG30A/5V
130*105*140
AKSG30A/9V
130*115*140
15
AKSG40A/5V
130*125*140
AKSG40A/9V
250*130*180
18
AKSG50A/5V
250*130*180
AKSG50A/9V
250*130*180
22
AKSG60A/5V
250*130*180
AKSG60A/9V
250*140*180
30
AKSG80A/5V
250*140*180
AKSG80A/9V
250*150*180
37
AKSG110A/5V
250*155*180
AKSG110A/9V
310*150*200
45
AKSG125A/5V
250*155*180
AKSG125A/9V
310*150*230
55
AKSG150A/5V
310*160*230
AKSG150A/9V
310*170*250
75
AKSG200A/5V
310*170*230
AKSG200A/9V
310*170*250
93
AKSG250A/5V
310*190*230
AKSG250A/9V
310*190*250
110
AKSG275A/5V
310*210*230
AKSG275A/9V
310*210*250
132
AKSG330A/5V
310*210*230
AKSG330A/9V
310*210*250
160
AKSG450A/5V
340*240*250
AKSG450A/9V
310*250*270
187
AKSG500A/5V
340*240*280
AKSG500A/9V
310*250*330
